FOREUSE DE PUIT _ DISPOSITIF DE COMMANDE DES GAZ

REALISATION DE LA COMMANDE A DISTANCE, GAZ et ELECTRIQUE
L'objectif est d'assurer a une distance de 4 metres la commande de la tariere
j'ai équipé de cosses un cable bifilaire pour assurer le contact electrique.
J'ai trouvé dans le commerce un cable de 4 metres de long, (cable de dérailleur pour velo tandem), avec de la gaine, des embouts et une poignée de commande de tondeuse.

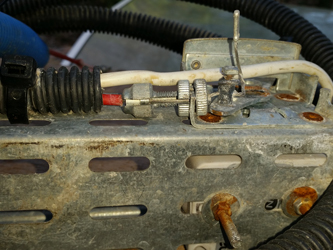

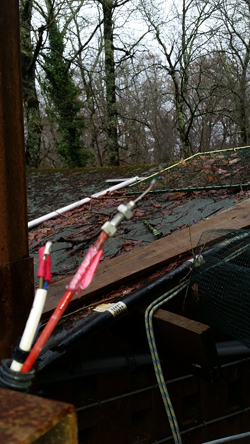

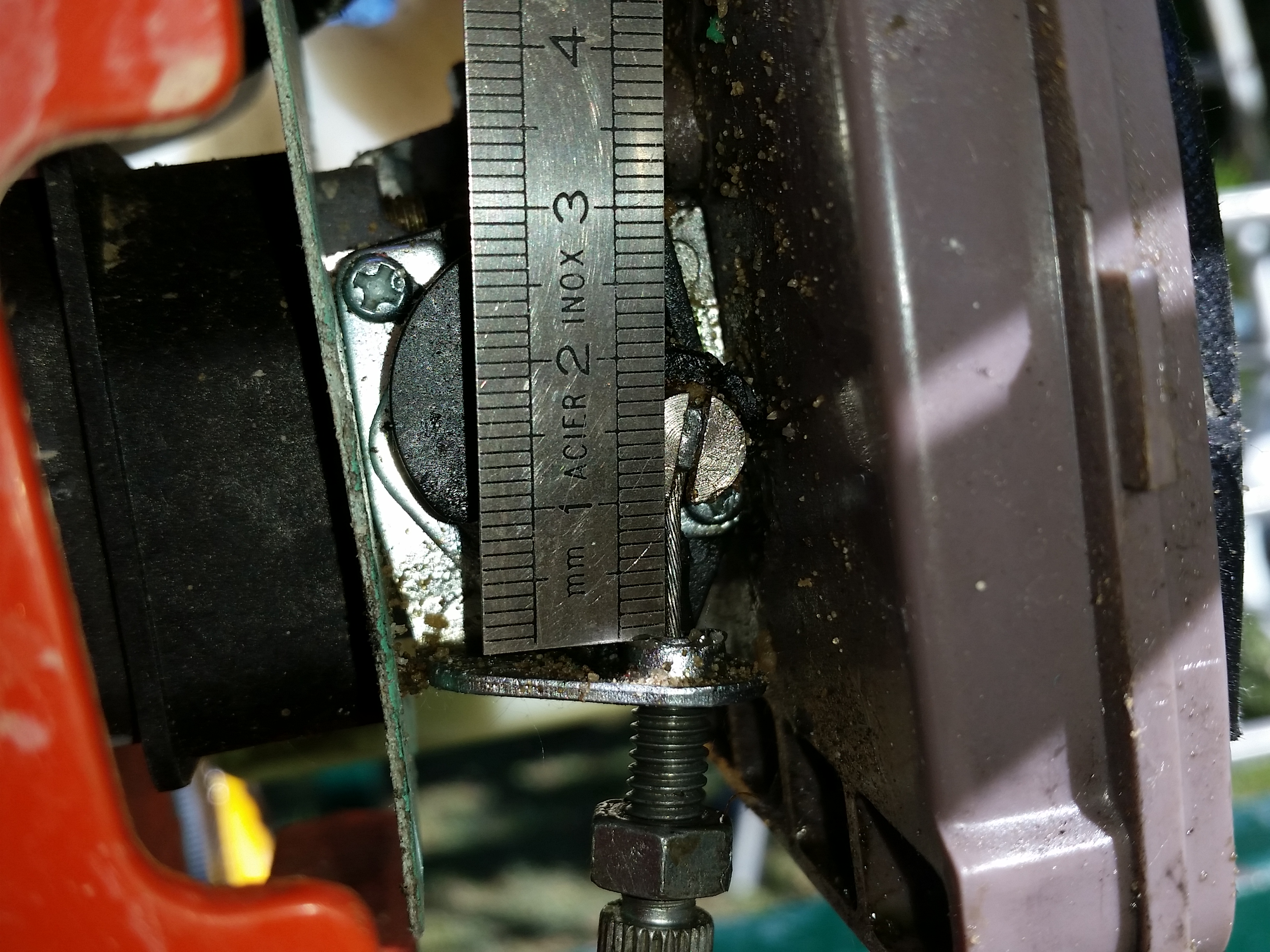

commande assemblée     commande coté poignée     commande coté tarière     détail montage sur tarière

RÉVISION DU DISPOSITIF DE COMMANDE
Après une bonne centaine de manoeuvres de la commande le cable s'effilloche, le risque de rupture est proche

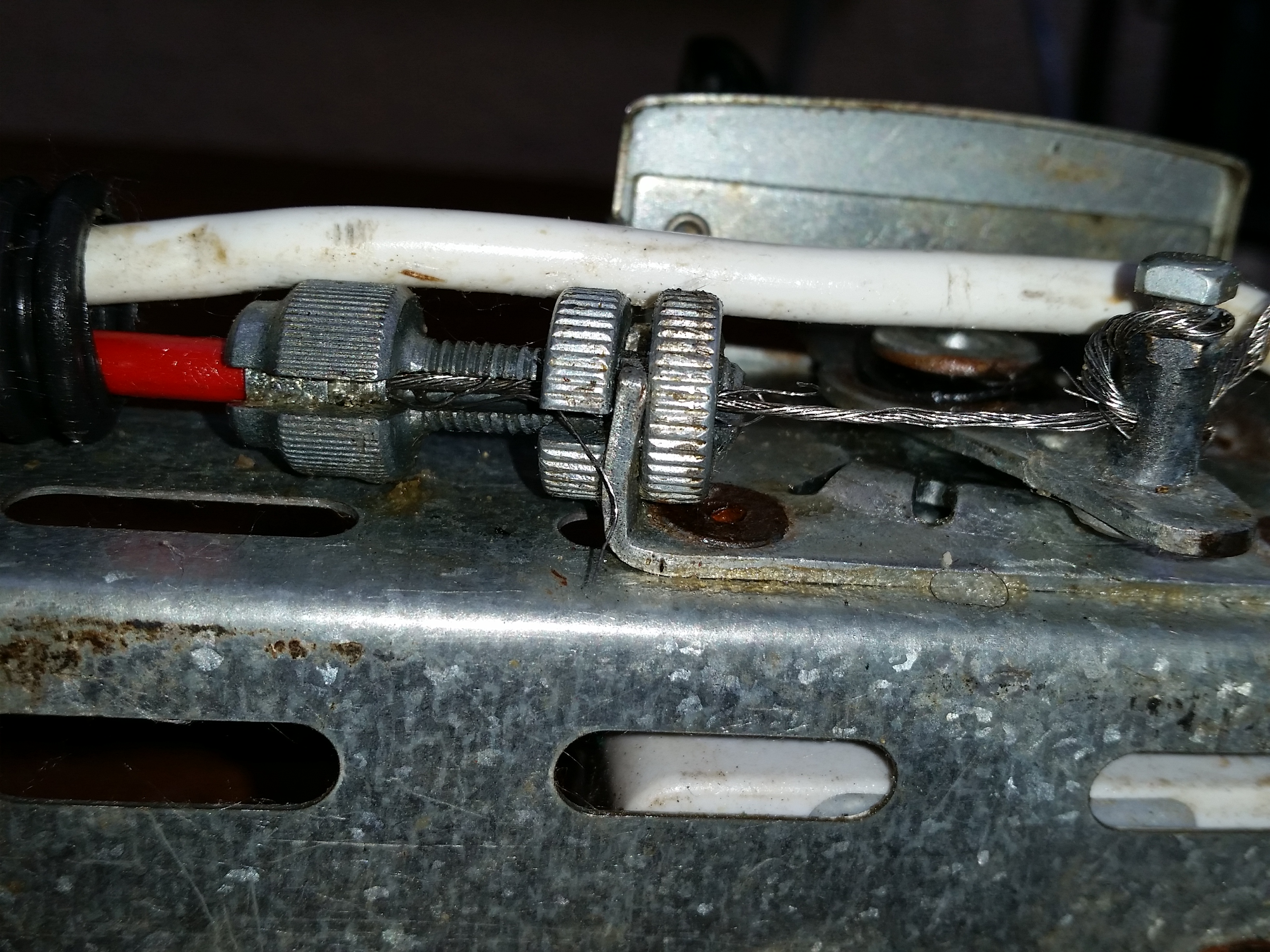

déterioration du cable     Je décide de modifier le dispositif par échange du cable avec de la corde a piano Ø1.20mm, et un arret de cable alu calibré

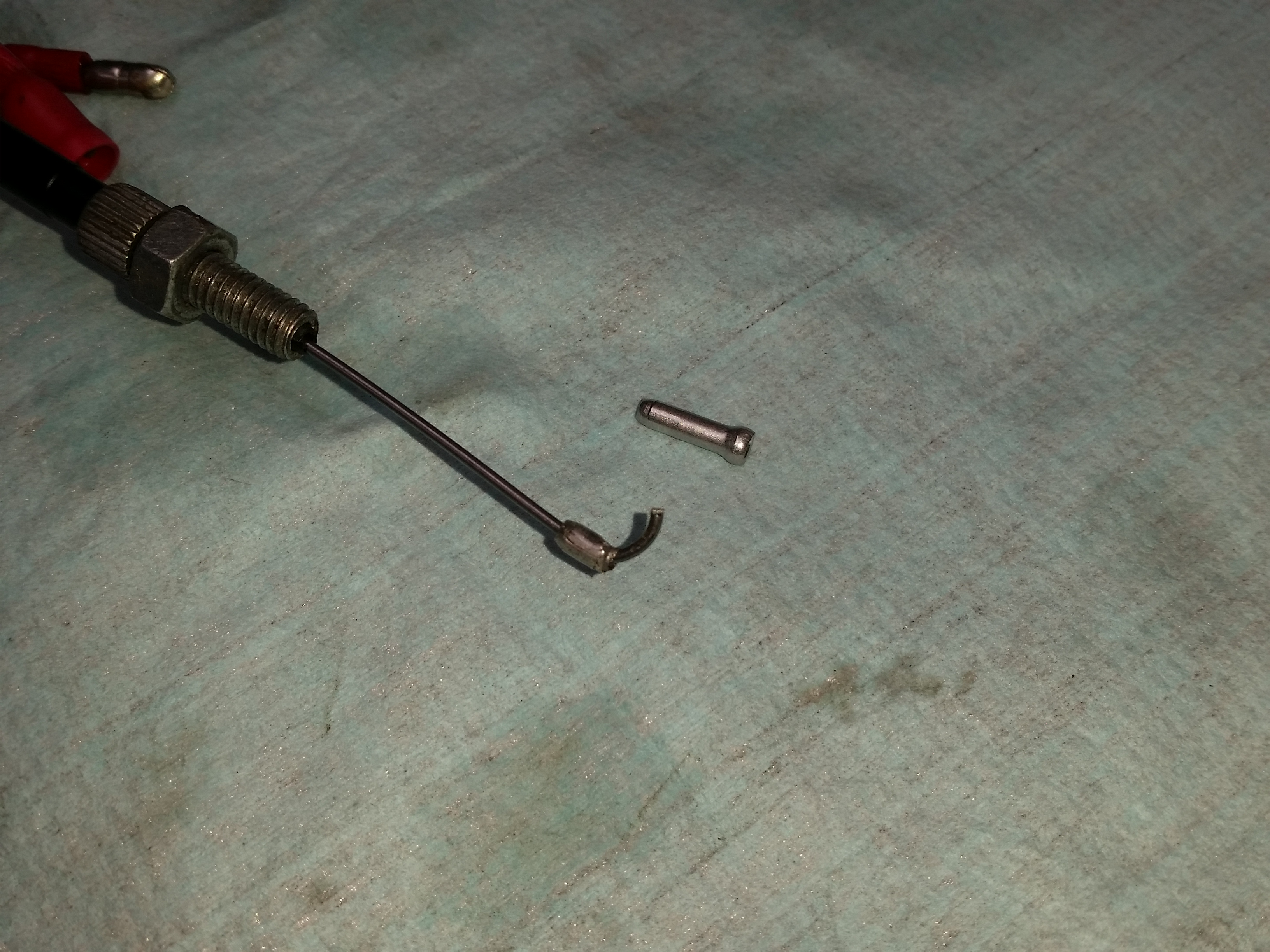

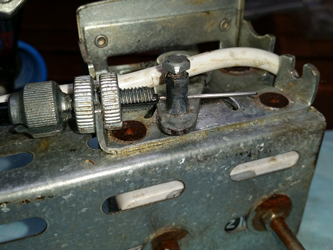

modification cable de commande coté poignée     modification cable de commande coté tariere


A SUIVRE
test de forage a suivre




Mise en page le 27 AVRIL 2019
